項目背景

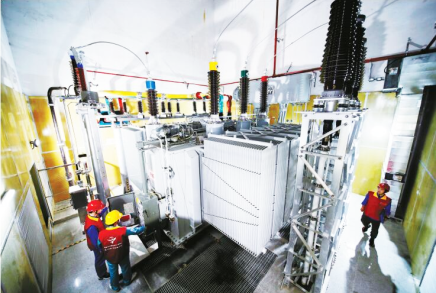

隨著社會經濟的發展，各地用電急劇膨脹，城市土地升值。為節約用地，市區變電所建設想向設備緊湊化、全室內方向發展，很多地區將主變也移入室內，不僅可以充分利用多層建設節約用地，同時也可避免主變噪音影響變電所周圍居民生活。但由于主變運行時發熱量較大，而一旦移入室內，容易因降溫措施不當引起主變溫升過高，尤其在夏季時，由于環境溫度較高，負荷有最重，熱量無法 及時排出時，甚至有被迫停運的危險，嚴重影響電力運行安全。

我公司根據室內主變越來越多的發展趨勢，在充分研究各種主變降溫方案的同時，推出 ZBJW-4 型主變降溫系統，積極有效解決以上突出問題，該系統具有如下優點：

01.降溫效果顯著，噪音低；

02.安裝簡便、快速，不破壞主變室原有結構 ；

03.進口傳感器采集數據和智能系統分析控制，自動化程度高 。

以某變電站為例，變電站基本情況如下：

01. 變電站類型：戶內變電站

02. 變壓器：20000kVA 35kV 自冷式變壓器 2 臺

03. 主變室容積：長*寬*高 10*8.6*12（m）

04. 改造前通風方式：主變室大門處墻面裝有 6 臺 6#軸流風機

風機出風口風速：6.3m/s~6.8m/s

05. 進風方式

（1） 主變大門下方百葉窗進風尺寸：1470*270 數量 6 只

（2） 主變大門全部打開，自然進風

目前主變存在問題

01. 主變室溫度高、油溫高

02. 主變室內空氣循壞速率低，主要室內的熱空氣不能及時的排出室外

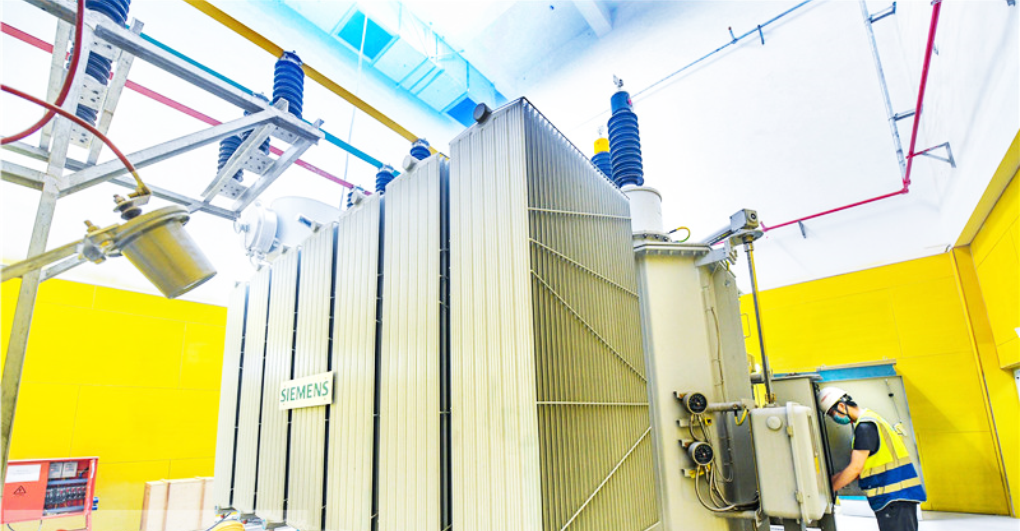

主變溫度高原因分析

01. 目前大多為室內主變，主變在氣溫升高或高負荷作業下產生的熱量較高，由于各主變室結構的不同通風方式也不同，大多數主變都存在通風不暢等原因，從而導致主變室內氣溫高，油溫高。

02. 主變周圍形成熱空氣團，主變是功率很大的發熱體，主變散熱是靠散熱片向 四周空氣輻射散熱，要通過空氣在散熱片周圍快速流動從而帶走熱量。自然通風不能將主變周圍的熱空氣排出室外，主變周圍的溫度持續上升，使主變 油溫升高，所以必須增加機械排風將主變周圍的熱空氣吹出主變區域，從而 達到降溫效果。

改造方案

根據現場具體情況，主變室增加機械排風風機，對主變室進行排風，由于在安裝時，不能停電施工，所以只能在主變室外進行施工，具體安裝事項如下：

1. 施工步驟

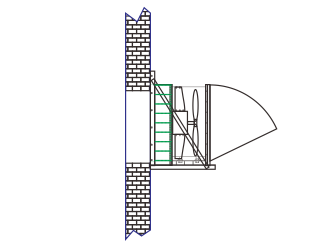

2. 主排風機安裝

在主變室側面墻體上部安裝風機（ZTF-6F排風機5臺），風機彎頭（含防護網）、風機支架等5套。

風機規格參數

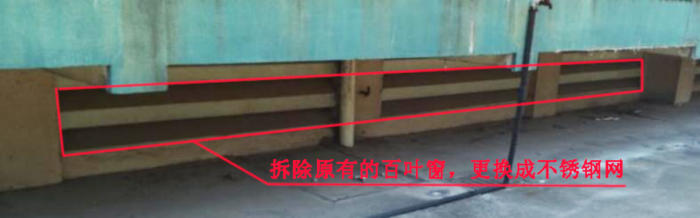

3. 改造下部油坑內百葉窗

拆除主變室內油坑內進風百葉窗，更換為不銹鋼網罩10*10防蟲網共5只。

4. 安裝主變散熱片下風機

為增加室內空氣循環效率，必須在主變散熱片下方增加風機，風機口對準散熱片，可以加速散熱片周圍空氣循環效率，通過風機把油坑內冷空氣吸入，吹向散熱片把周圍的熱空氣團吹出，再由上方的大風機排出，這樣就能夠形成一個有效的空氣循環。風機選用高壓力、高揚程風機，風機安裝高度一般為風機口距散熱片約30cm處。

風機規格參數

5. 安裝溫濕度自動控制系統

目前主變室是采用完全機械排風方式，考慮到主變負荷、外部環境溫度的變化，主變排風機在一定時間段內是不需要全部開啟的。因此必須為主變室風機安裝風機自動控制系統。風機自動控制系統由風機控制主機、控制箱單元、傳感器、風機自動控制軟件組成。風機控制主機內含網絡通訊單元、數據處理單元、數據采集單元。

控制原理：主機可同時監測多個區域，且可單獨設置每個區域風機分組啟動的溫度閥值，如：出廠默認為超過30℃時啟動一組風機，超過40℃時啟動所有風機，同時，系統可配置風機狀態檢測模塊，可檢測風機是否正常啟動。主機預留數據遠傳接口，可以與原先安裝的智能多媒體組網遠程監控。
